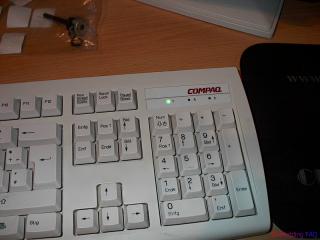

Eigentlich wollte ich meine Tastatur in Ruhe lassen,
da habe ich eine blaue 5mm LED(100mcd) gefunden, die schon länger ohne Verwendung herum lag. Für das Power-LED am Gehäuse zu groß. Also erst die Tastatur aufgeschraubt , ob da nicht reinpasst. Ähnlich wie Microsoft bei ihren Mäusen versteckt auch Compaq ein Paar Schraben gerne unter den Gummi-Füßchen.
Damit nicht genug, musste die mir dann noch zusätzlich mit einem fetten Schraubenzieher nachhelfen, da ging sie erst auf, die Tatstatur, und siehe da: genug Platz für 5mm-LED. Natürlich kann man auch eine 3mm LED benutzen, ist jeweils von der Tastatur abhängig
Also die Platine am besten abschrauben(wer so an die Rückseite drankommt, kann diesen Schritt auslassen, hehe), die Folienstecker mit Nachsicht behandeln,die Tastatur soll nach dem Mod noch funktionieren.

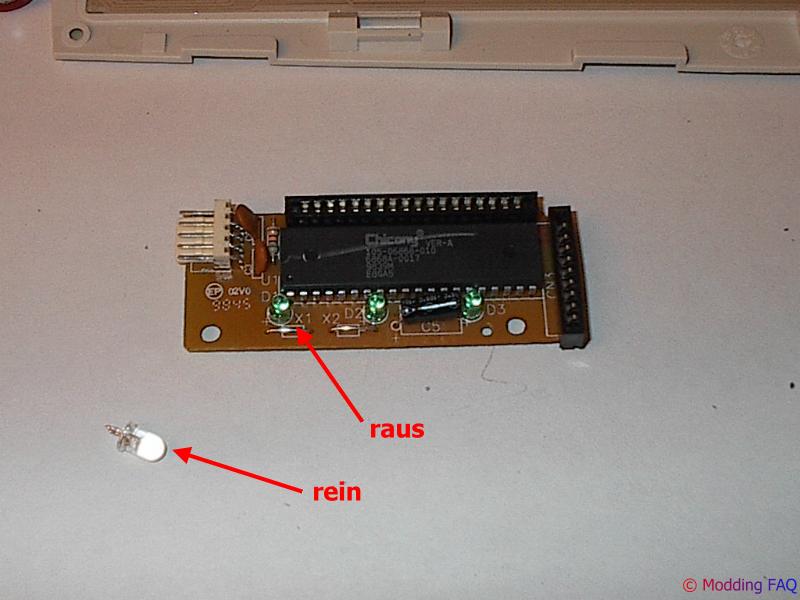

Nach gründlichem Inspizieren den Lötkolben gegriffen und die grüne LED entfernt.

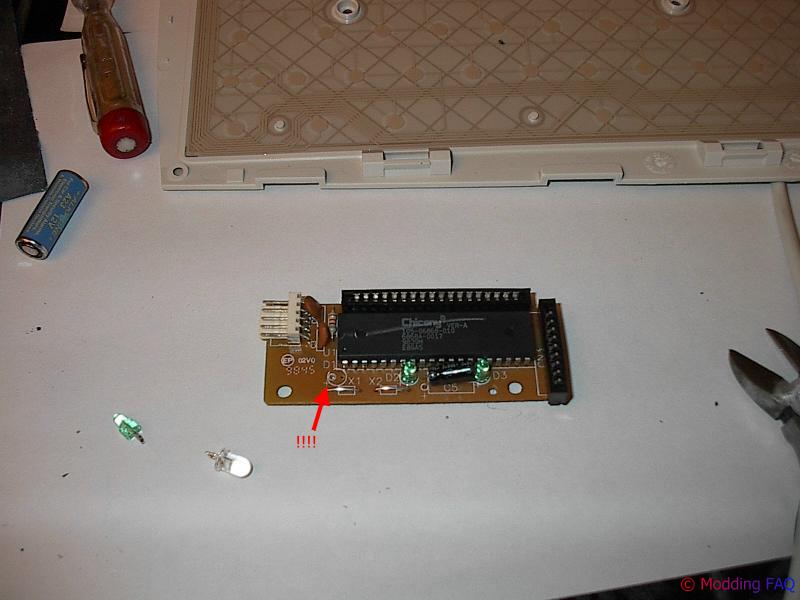

Versucht dabei die naheliegenden Pins des ICs(Chicony) nicht mitzulöten, kann böse enden, besonders wenn man Freund von >60 Watt Lötanlagen ist und löten erst übt. Was habe ich da für Qualität ohne Ende, sogar das Plus-Pol ist an der Platine angezeichnet,
muss also nicht experimentieren: blaue LED "beschnitten"
und rein in die Fassung(Polung beachten), bissel löten und fertig soweit.

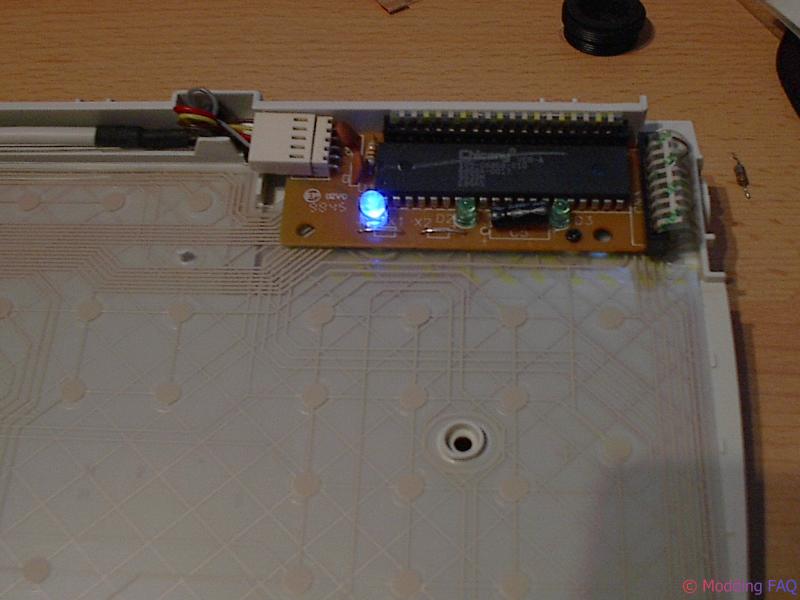

Tut also:

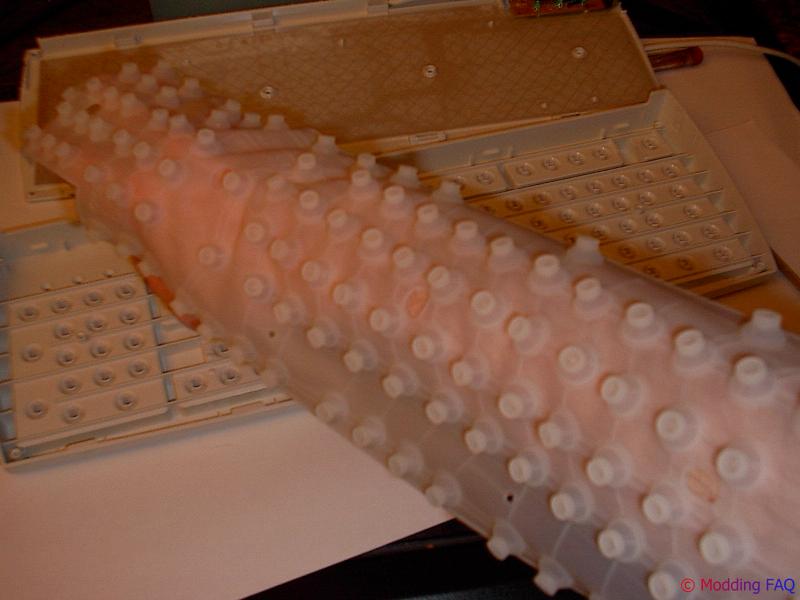

"Tentakel"-Folie drauf, alles verschrauben, Ergebnis bewundern.
- 3mm(Reichelt:
SLK 3MM BL) bzw. 5mm(SLH
56 BL) blaue LED (wer blau nicht mag, kann zu anderen Farben greifen) - Lötkolben + etwas Lötzinn - Schraubenzieher und etwas Freizeit |
