| Wer auf Lichtspiele steht oder gerne wissen möchte
wie sehr seine CPU gerade ausgelastet ist, kann sich so eine CPU Auslastungs-Anzeige
bauen. Ein überaus nützlicher und schön anzusehender Mod.
Es gibt zwei Möglichkeiten diesen Mod zu bauen.
Einmal mit IC und einmal ohne IC.
Wir haben uns für den mit IC entschieden, weil er zum Schutz des
Mainboard dient und auch blaue LED´s eingesetzt werden können.
Ihr dürft dieses Tutorial als ein freie Übersetzung des im Original
englischsprachigen HowTo von PointOfNoReturn
betrachten.
| Man benötigt
folgende Teile, die man am besten bei www.reichelt.de
bestellt. |
| Menge |
Teile |
Reichelt Bestellnummern
|
| 1 |
Kappe für den Stecker |
KAPPE CG25G |
| 1 |
25 Poligen D- Subminiatur- Stecker
|
D-SUB ST 25 |
| 1 |
20 Adriges Flachbandkabel (1=1meter)
|
AWG 28-20F |
| 1 |
IC-SCHALTUNG |
74HCT 373 |
| 1 |
IC-SOCKEL SCHMAL |
GS 20 |
| 1 |
Lochrasterplatine 50 x 100mm |
H25PR050 |
| 8 |
Widerstände |
müsst Ihr anhand eurer LED´s
errechnen |
| 8 |
LED´s |
nach eigenem Wunsch |
| 8 |
LED-Fassung (optional, je nach
Einbauort) |
MONTAGERING 5MM |
|

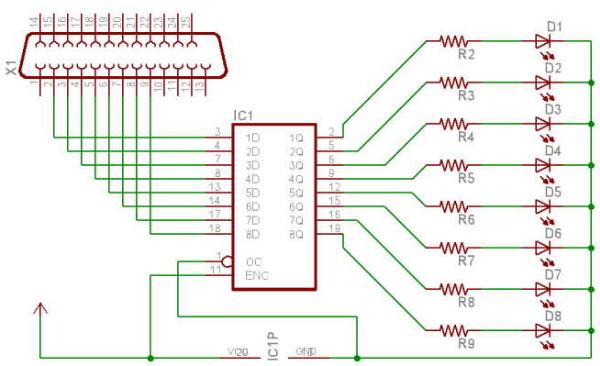

Schaltplan

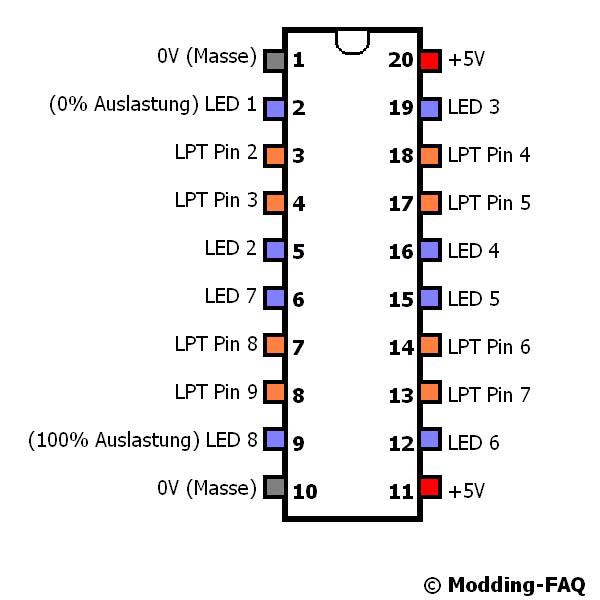

Schaltplan für IC

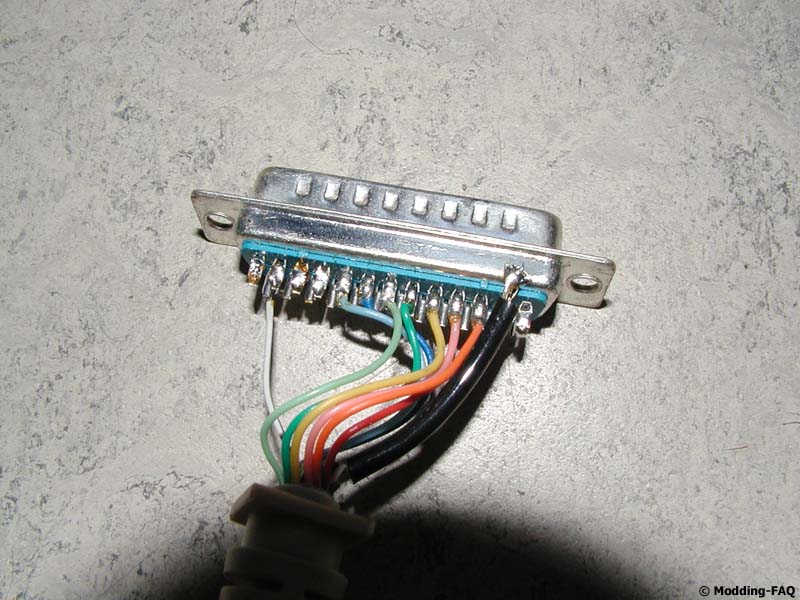

Als erstes können 8 Adern an den D-Sub Stecker von Pin 2 bis Pin 9
gelötet werden.

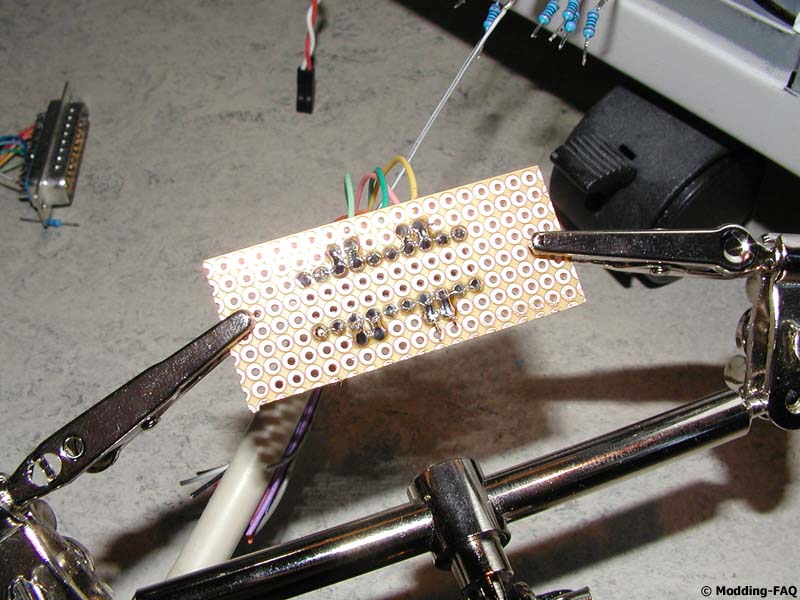

Danach wird der IC-Sockel auf die Platine gelötet (wurde beim tut vergessen)
Der IC sollte besser erst aufgesetzt werden, wenn die Lötarbeiten beendet
sind.

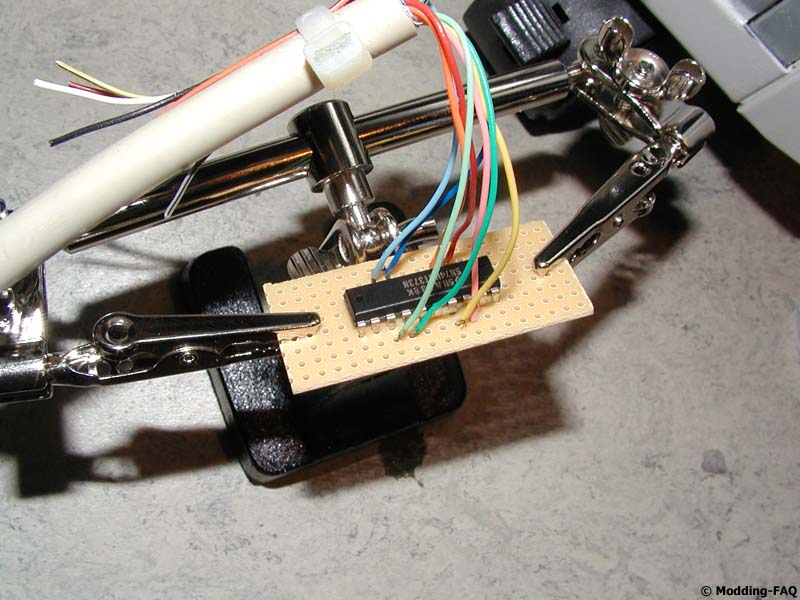

Nun können die Kabel vom D-Sub Stecker nach dem "Schaltplan für
IC" auf die Platine gelötet werden.

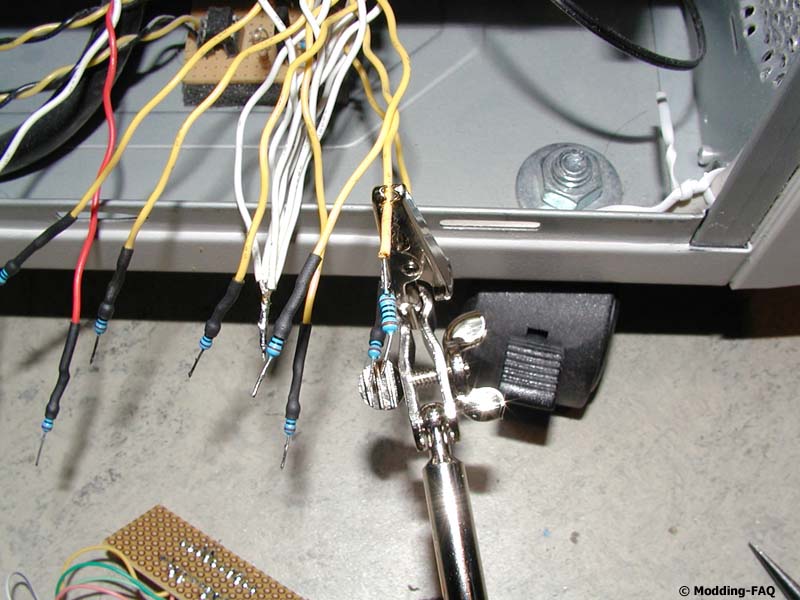

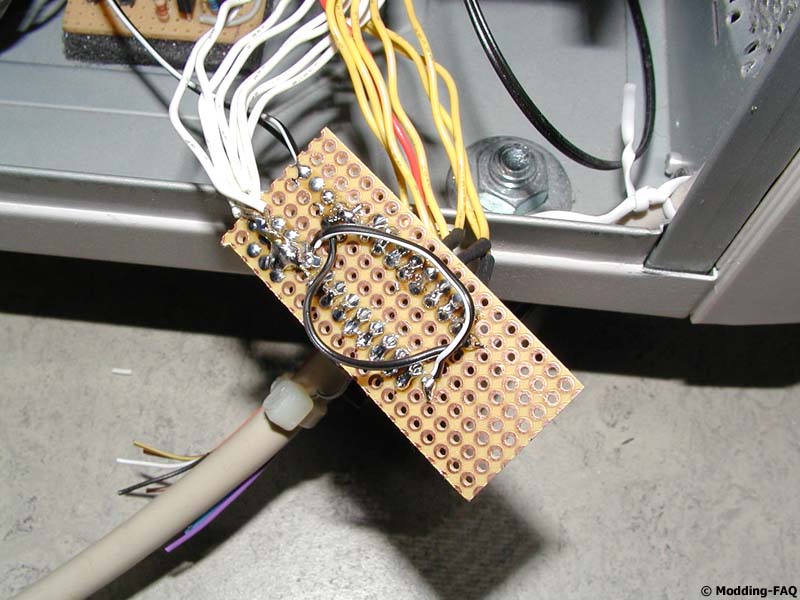

Die Widerstände können entweder ganz auf die Platine gelötet
werden oder mit einem Ende an das Kabel der LED´s und das andere Ende
aus die Platine.

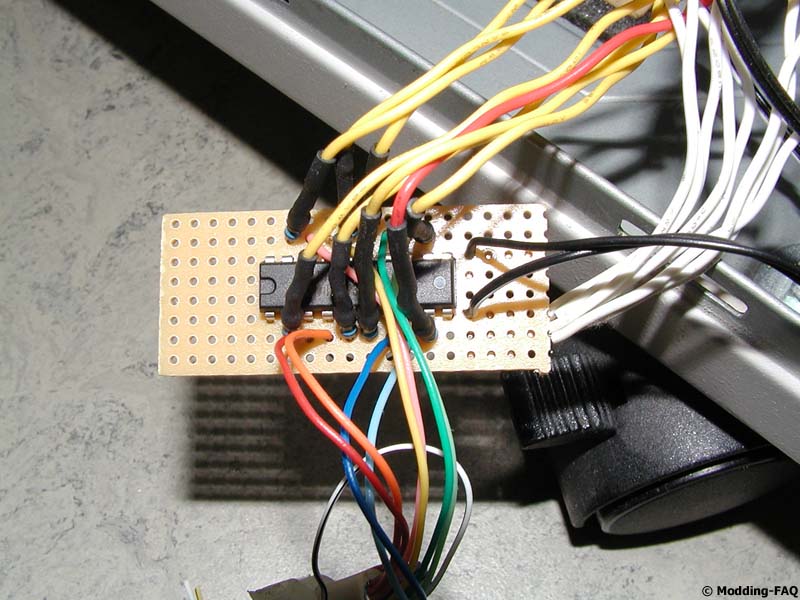

Der IC hat jeweils auf einer Seite 2x +5V und auf der anderen Seite 2x 0V
(Masse).
Die können einfach per Kabel miteinander verbunden werden.
Nun noch die Stromversorgung (+5V und Masse) vom Netzteil auf die Platine
löten.

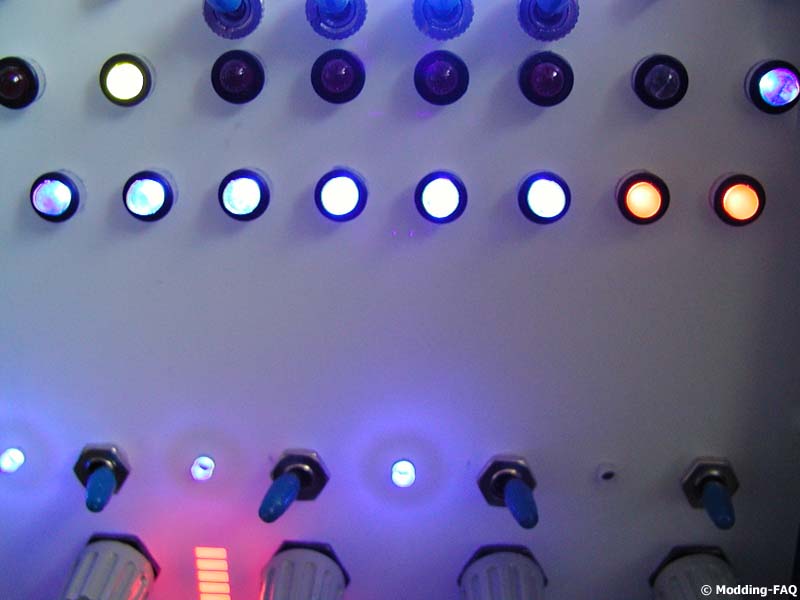

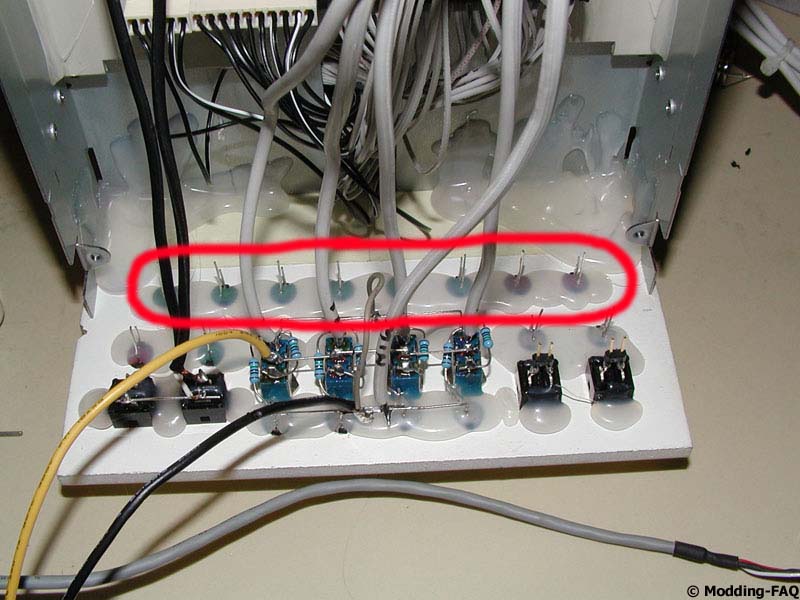

Ein nettes Plätzchen für die LED´s suchen, einbauen und
verkabeln.
Programm
installieren (bei Win2K und XP muss noch diese DLL
ins Verzeichnis).
Für das Programm gilt folgende Lizenz.
Fertig ;-)
|
